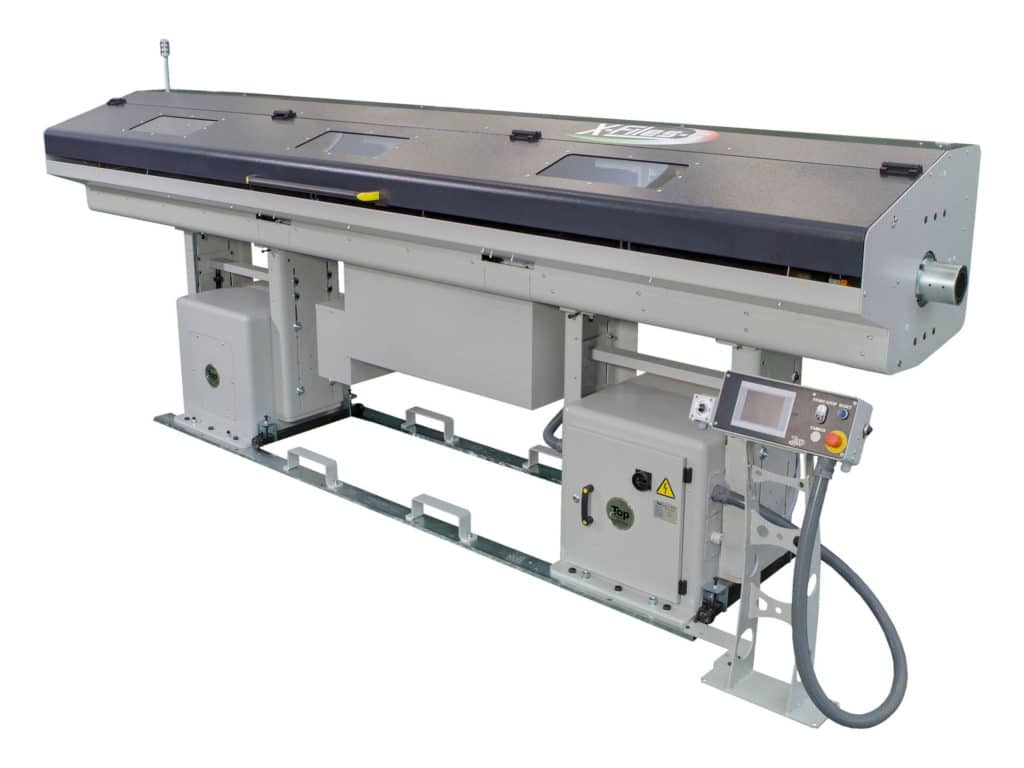

Podajniki prętów i rur X-files

Automatyczne zarządzanie

Podajnik X-Files jest w pełni zarządzany z poziomu dotykowego ekranu sterownika PLC, wraz ze sterowaniem silnikiem bezszczotkowym. Cyfrowo sterowany układ pneumatyczny z kontrolą prędkości, posuwu i automatyki. Na ekranie PLC operator może przełączać z jednej średnicy na inną w 90 sekund, w prosty sposób wprowadzając żądaną średnicę z klawiatury.

Samonastawne kanały prowadzące

Cechą szczególną podajnika X-Files jest samonastawny kanał prowadzący (milimetr po milimetrze), sterowany przez sterownik PLC (patent TOP Automazioni). Kanały prowadzące są w całości wykonane z gumy wulkanizacyjnej (typu Vulkolan). Pręt jest zanurzony podczas obróbki w kąpieli olejowej.

Dodatkowa podtrzymka

Na zamówienie jest możliwe doposażenie podajnika typu X-Files w dodatkową zewnętrzną podtrzymkę pręta, głównie dla małych średnic prętów. Podpora aktywuje się automatycznie dla każdej średnicy poniżej 20mm.

Specjalny zestaw uchwytów dla prętów sześciokątnych

Dla użytkowników często pracujących z prętami sześciokątnymi, podajnik X-Files może być wyposażony w specjalny zestaw podpór, które dzięki okrągłym sekcjom umożliwiają mocniejsze trzymanie, ważne dla prętów sześciokątnych.

Wyrzut odpadów

Podajnik X-Files oferuje dwie możliwości wyrzutu odpadów:

  1. Boczny wyrzut w przypadku samoosiującego wyrzutnika.
  2. Wyrzut przedni.

System przesuwu podajnika

Podajnik X-Files nie potrzebuje osiowania wrzeciona, ponieważ jest wyposażony w system szyn, umożliwiających 800mm przesunięcie podajnika w osi wzdłużnej lub poprzecznej (opcja alternatywna), ułatwiające późniejszy serwis maszyn.

Magazyn prętów

Podajnik prętów X-Files może być wyposażony w 3 różne systemy ładowania:

  1. Pojedynczy magazyn, gdzie do dyspozycji jest 250mm pojemności.
  2. Wielopoziomowy magazyn prętów z 3 poziomami, każdy posiada 300mm pojemności.
  3. Widłowy podnośnik magazynowy, o długości 500mm na dwóch poziomach.

Właściwości

Gwarancja: 12 miesięcy –   Serwis gwarancyjny i pogwarancyjny.

Średnica pręta mm: min. Ø10, maks. Ø100

Zasilanie: 230V / 50Hz 3~

Prędkość posuwu [mm/s]: 0 - 500

Smarowanie kanału prowadzącego: Olej ISO VG 100

Maks. długość pręta [mm]: 2100 - 3200 - 4100 - 6100

Waga [kg]: 2200 - 2500
