Szeroki zakres konfiguracji umożliwia dobór prasy do długości gięcia, siły nacisku, rodzaju materiału i złożoności produkcji.
Precyzyjne i wydajne rozwiązania do gięcia blach
Prasy CNC
Precyzyjne i wydajne rozwiązania do gięcia blach

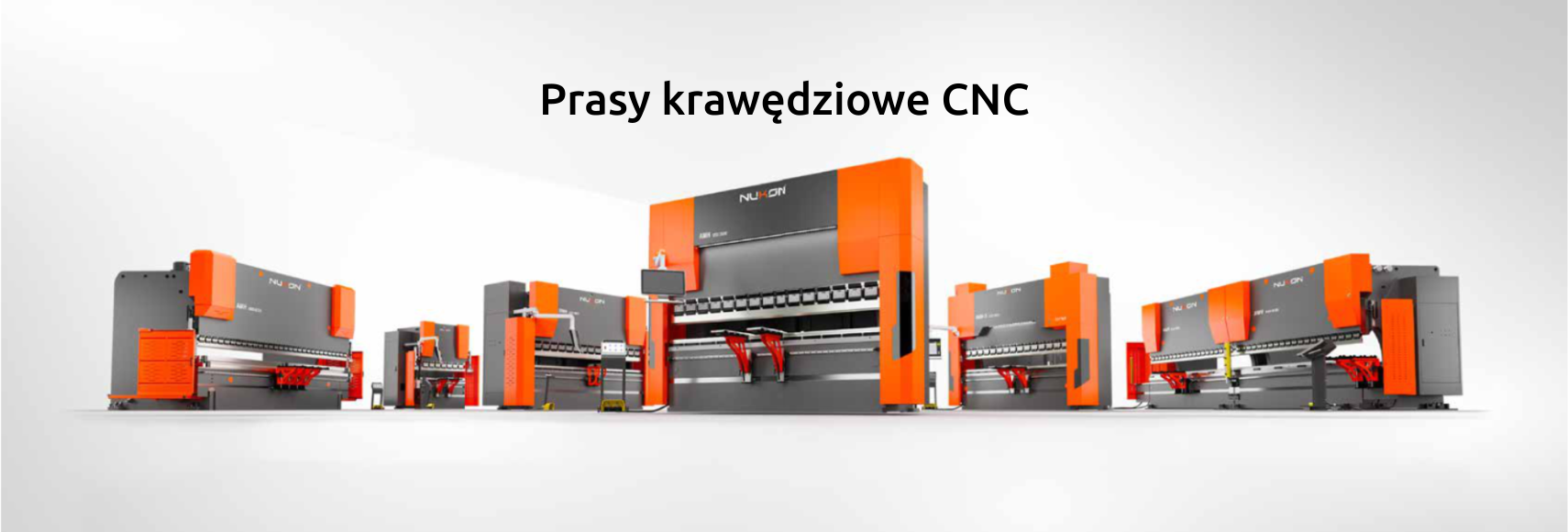

Prasy krawędziowe CNC NUKON to rozwiązania przeznaczone do precyzyjnego i powtarzalnego gięcia blach w nowoczesnych zakładach produkcyjnych.

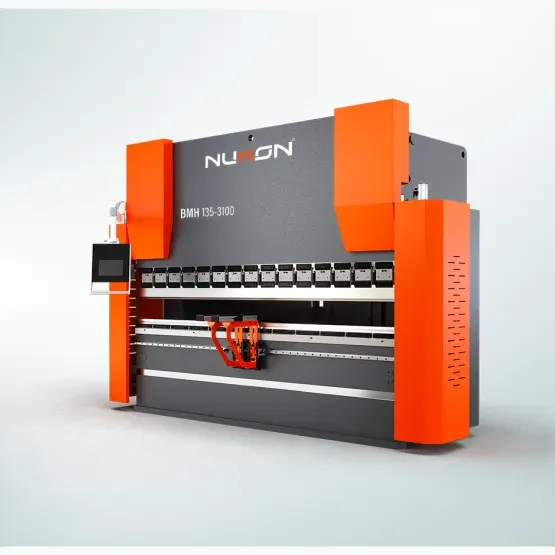

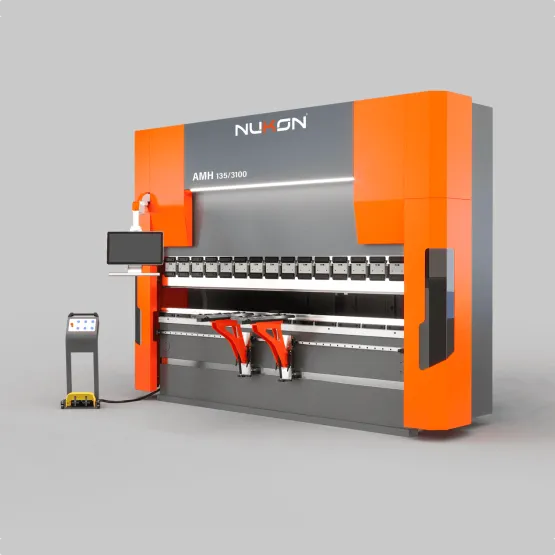

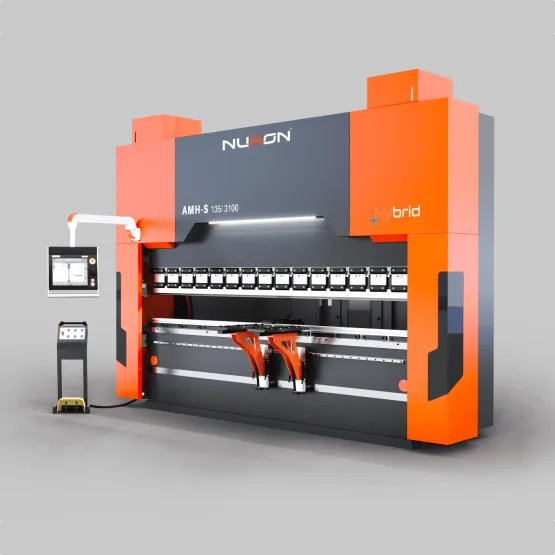

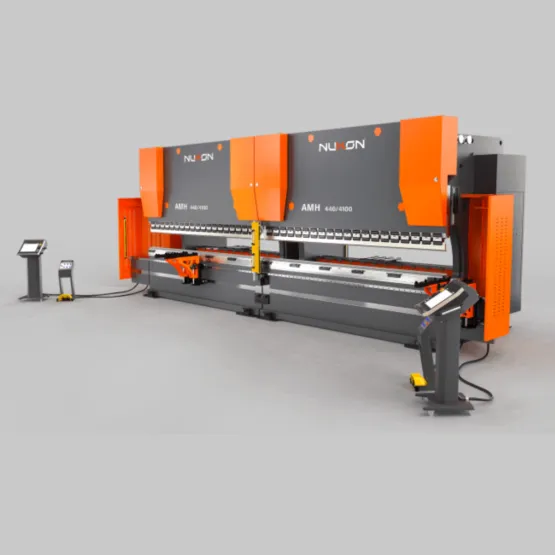

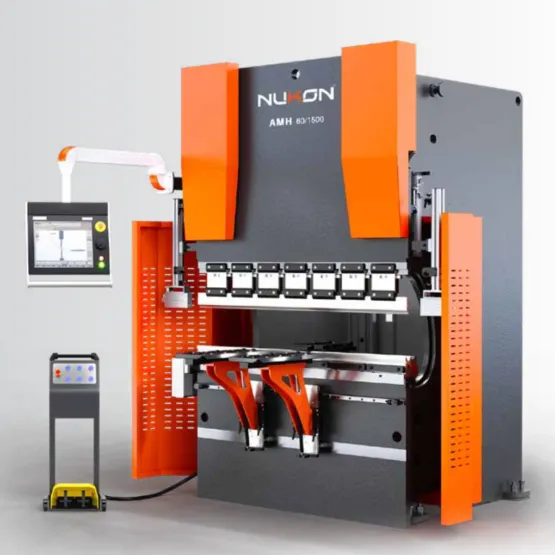

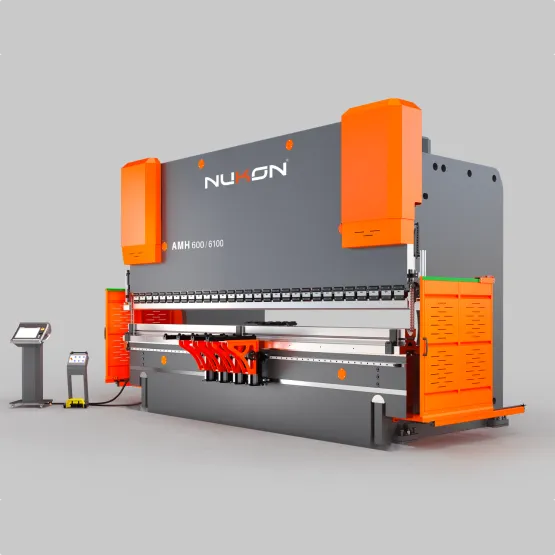

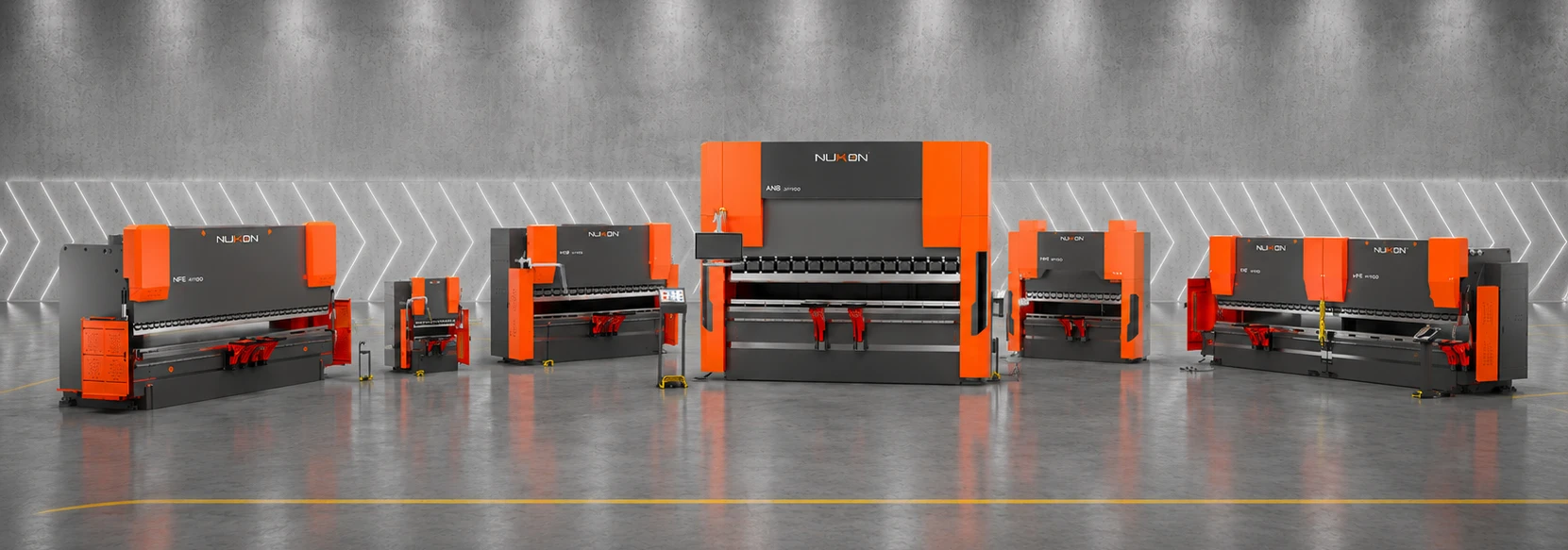

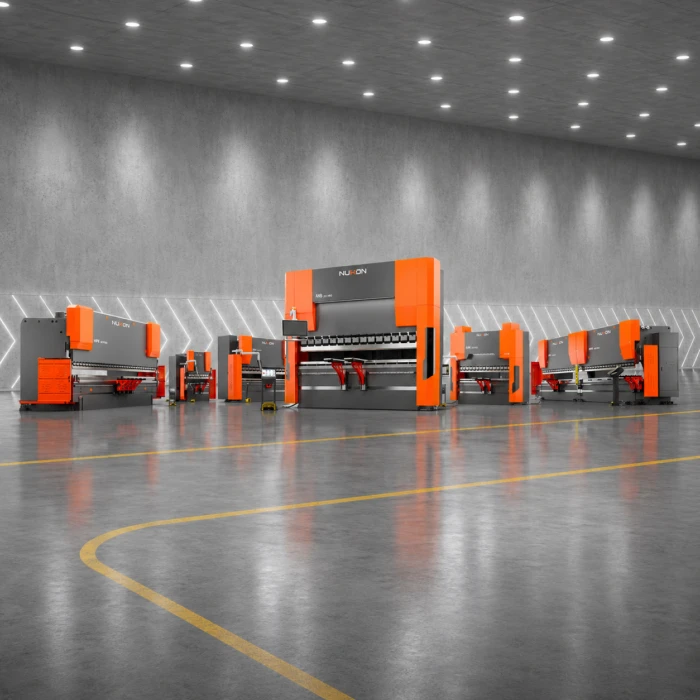

Portfolio NUKON obejmuje dwie główne serie pras krawędziowych – AMH oraz BMH. W ramach rodziny AMH dostępne są maszyny do standardowych zastosowań przemysłowych, prasy o dużych tonażach, rozwiązania Tandem do gięcia długich elementów, energooszczędne prasy hybrydowe oraz kompaktowe maszyny do obróbki małych i średnich detali.
Szeroki zakres dostępnych parametrów oraz możliwości konfiguracji pozwala dobrać prasę odpowiednio do długości gięcia, wymaganej siły nacisku, rodzaju obrabianego materiału oraz stopnia złożoności produkowanych elementów.
Solution Trade zapewnia doradztwo w zakresie doboru pras krawędziowych CNC NUKON oraz ich konfiguracji odpowiednio do potrzeb procesu produkcyjnego.
Wyposażenie standardowe pras krawędziowych NUKON
Sterowanie CNC
Prasy krawędziowe NUKON wyposażone są w systemy sterowania CNC umożliwiające kontrolę najważniejszych parametrów procesu gięcia. W serii AMH standardowa konfiguracja obejmuje między innymi sterowanie ESA S875W z 21,5-calowym ekranem 2D Multi-Touch, natomiast seria BMH wykorzystuje sterowanie ESA S630 CNC
Sterowanie osiami
W standardowej konfiguracji serii AMH sterowanie obejmuje nie tylko osie Y1-Y2 ale również serwonapędzane osie zderzaka tylnego X i R.
Pozwala to na automatyczne i precyzyjne pozycjonowanie materiału zgodnie z zaprogramowanymi parametrami procesu gięcia.

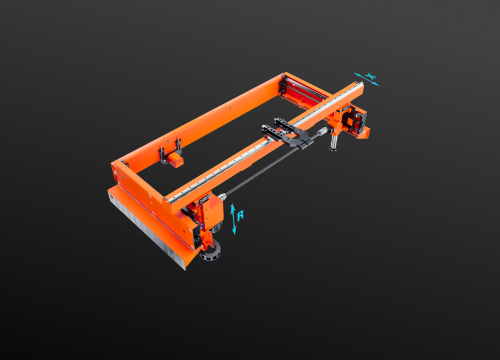

System zderzaka tylnego X-R
System zderzaka tylnego X-R umożliwia automatyczne pozycjonowanie materiału w dwóch kierunkach.
W standardowej konfiguracji zakres ruchu osi X wynosi 750 mm, natomiast osi R – 200 mm. Rozwiązanie zapewnia precyzyjne i powtarzalne ustawienie materiału podczas realizacji kolejnych operacji gięcia.
System kompensacji strzałki ugięcia
W prasach serii AMH stosowany jest system kompensacji strzałki ugięcia sterowany z poziomu CNC.
Jego zadaniem jest kompensowanie odkształceń powstających podczas procesu gięcia i wspieranie uzyskania równomiernego kąta na całej długości obrabianego elementu. W serii BMH standardowa konfiguracja obejmuje manualny system kompensacji strzałki ugięcia.
Systemy bezpieczeństwa
Prasy krawędziowe NUKON wyposażone są w rozwiązania wspierające bezpieczeństwo operatora podczas pracy maszyny.

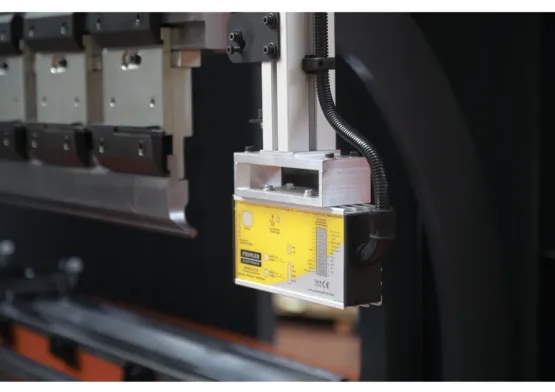

W prasach serii AMH jest to m.in. Fiessler Elektronik – FMSC
W prasach serii AMH jest to m.in. Fiessler Elektronik – FMSC
Systemy mocowania narzędzi
Standardowe konfiguracje obejmują systemy mocowania narzędzi dostosowane do danej serii maszyny.
Zarówno w AMH jak i BMH system mocowania górnych narzędzi to Promecam.
Wyposażenie opcjonalne pras krawędziowych NUKON
Prasy krawędziowe NUKON mogą zostać wyposażone w szereg opcjonalnych rozwiązań zwiększających możliwości maszyny, poziom automatyzacji oraz precyzję procesu. Dostępność poszczególnych opcji zależy od modelu i konfiguracji prasy.

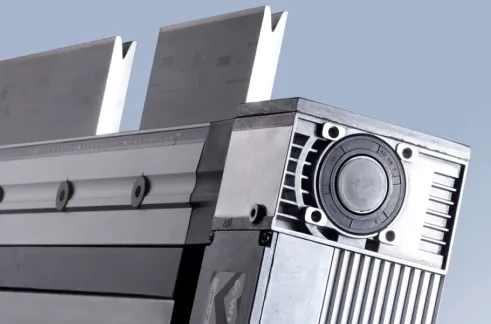

System korekcji strzałki ugięcia
Prasy krawędziowe NUKON wyposażone są w rozwiązania wspierające bezpieczeństwo operatora podczas pracy maszyny.
W serii AMH – System Wila

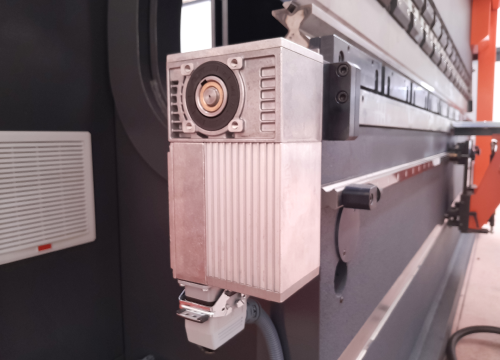

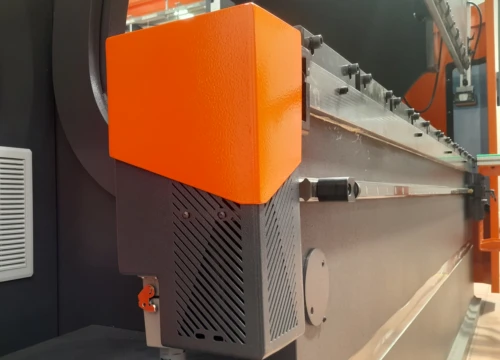

W serii BMH – Korekcja strzałki ugięcia z napędem

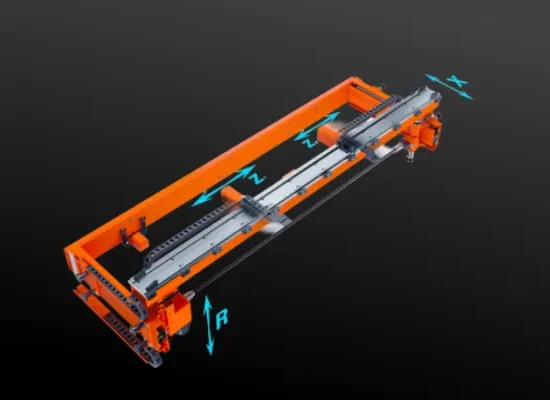

System zderzaków tylnych Z1-Z2
System Z1-Z2 umożliwia niezależne, automatyczne pozycjonowanie palców zderzaka tylnego w kierunku bocznym.
Rozwiązanie pozwala ograniczyć konieczność ręcznej regulacji i jest szczególnie przydatne podczas produkcji elementów asymetrycznych, realizacji złożonych sekwencji gięcia oraz pracy z wieloma zestawami narzędzi.

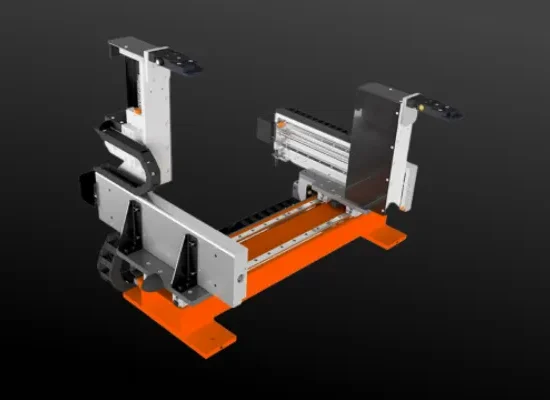

System zderzaków tylnych DELTA X5
System DELTA X5 został zaprojektowany z myślą o szybkim i precyzyjnym pozycjonowaniu obrabianego materiału.
Możliwość sterowania pozycją w osi Z wspiera pracę z dłuższymi elementami oraz bardziej złożonymi procesami gięcia. Niezależnie programowane osie Z1 i Z2 zwiększają elastyczność podczas realizacji wieloetapowych operacji.

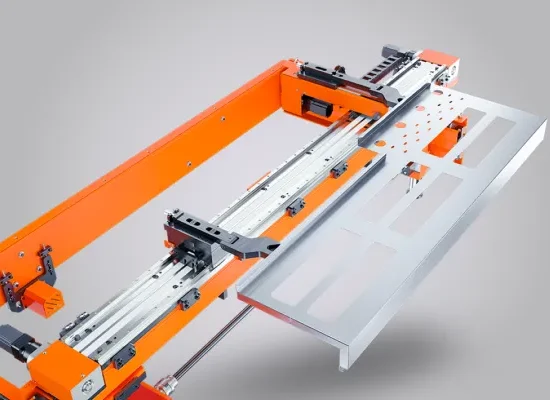

6-osiowy system zderzaków tylnych
Dla wymagających zastosowań dostępny jest 6-osiowy system zderzaka tylnego obejmujący osie:
X1-X2-R1-R2-Z1-Z2
Zaawansowane sterowanie pozycją materiału umożliwia automatyzację bardziej złożonych procesów i ułatwia obróbkę dużych oraz niestandardowych elementów.

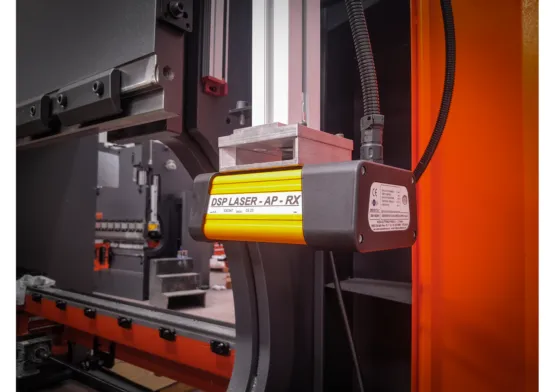

System pomiaru kąta
Opcjonalny system pomiaru kąta wspiera kontrolę procesu gięcia i uzyskanie wymaganej geometrii elementu.
Rozwiązanie może być szczególnie przydatne w produkcji wymagającej wysokiej dokładności i powtarzalności wykonywanych detali.

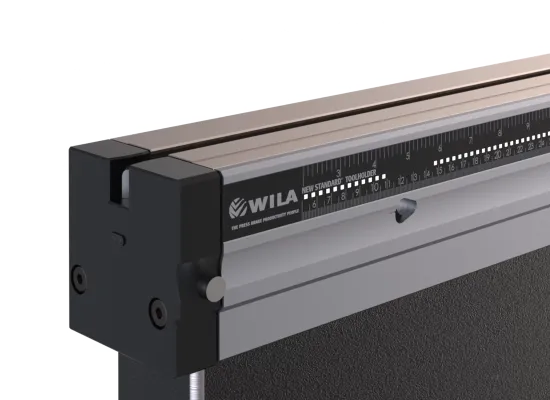

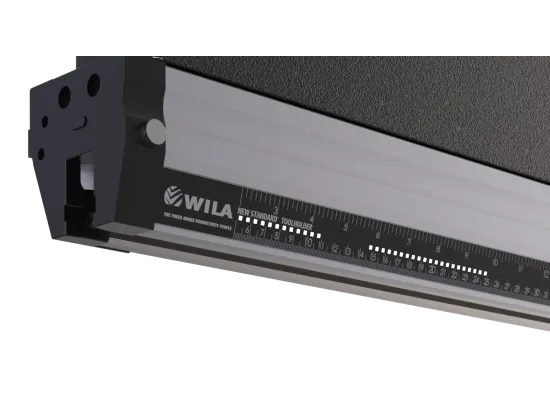

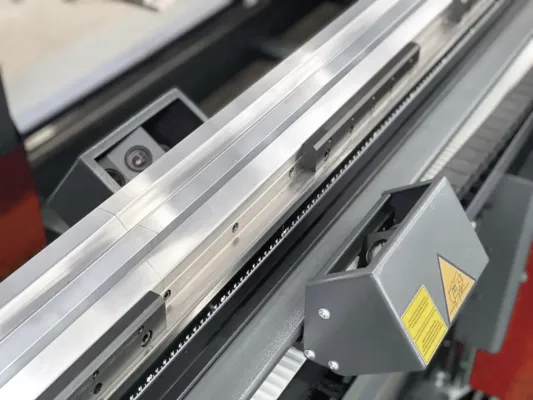

Hydrauliczne systemy mocowania narzędzi WILA
Stół z hydraulicznym systemem WILA
Belka z hydraulicznym systemem zaciskowym do narzędzi WILA
Grupa wsporników do blach
W serii AMH z osłoną miechową lub z korbą ręczną.

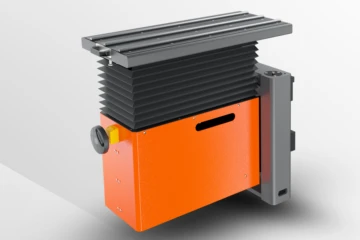

Grupa wsporników do blach z osłoną miechową
Grupa wsporników do blach z korbą ręczną
Grupa wsporników do blach z armotyzatorem

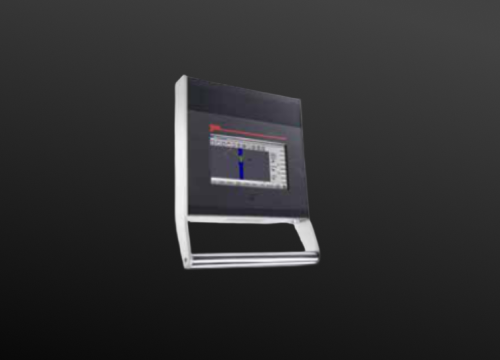

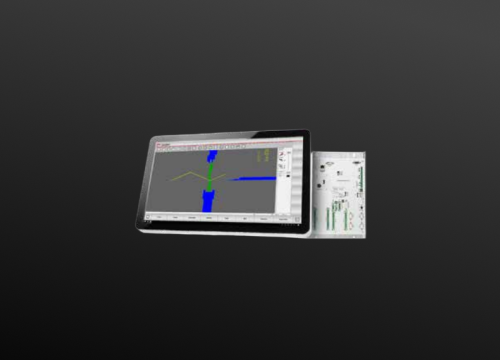

Alternatywne systemy sterowania CNC
W zależności od konfiguracji maszyny dostępne są opcjonalne systemy sterowania W serii AMH: Delem DA-66T oraz DA-69T. W serii BMH: Delem DA-58T, Cybelec Cyb Touch 12PS lub 15PS pozwala to dobrać środowisko sterowania do wymagań przedsiębiorstwa, stopnia złożoności produkowanych detali oraz preferencji operatorów.

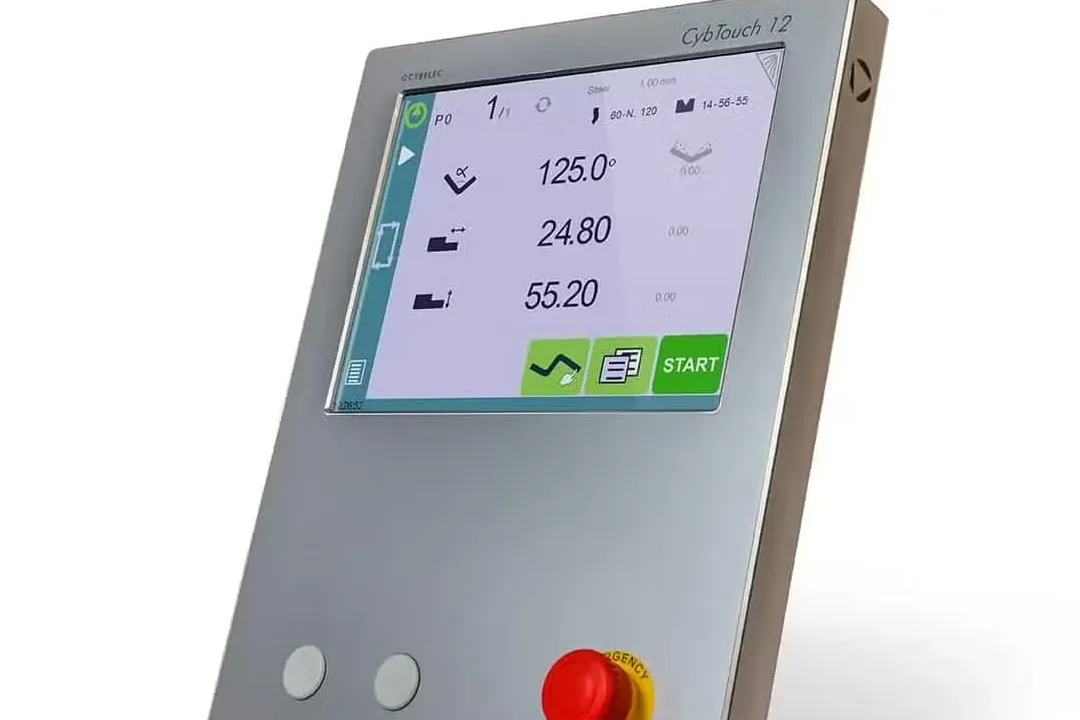

Cybelec CybTouch 12PS
Cybelec CybTouch 15PS

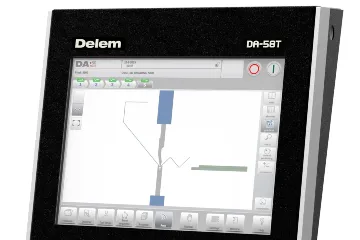

Delem DA58T
Delem DA-69T CNC Unit
Delem DA-66T CNC Unit
