Automatyczny odbiór detali i większa wydajność produkcji CNC

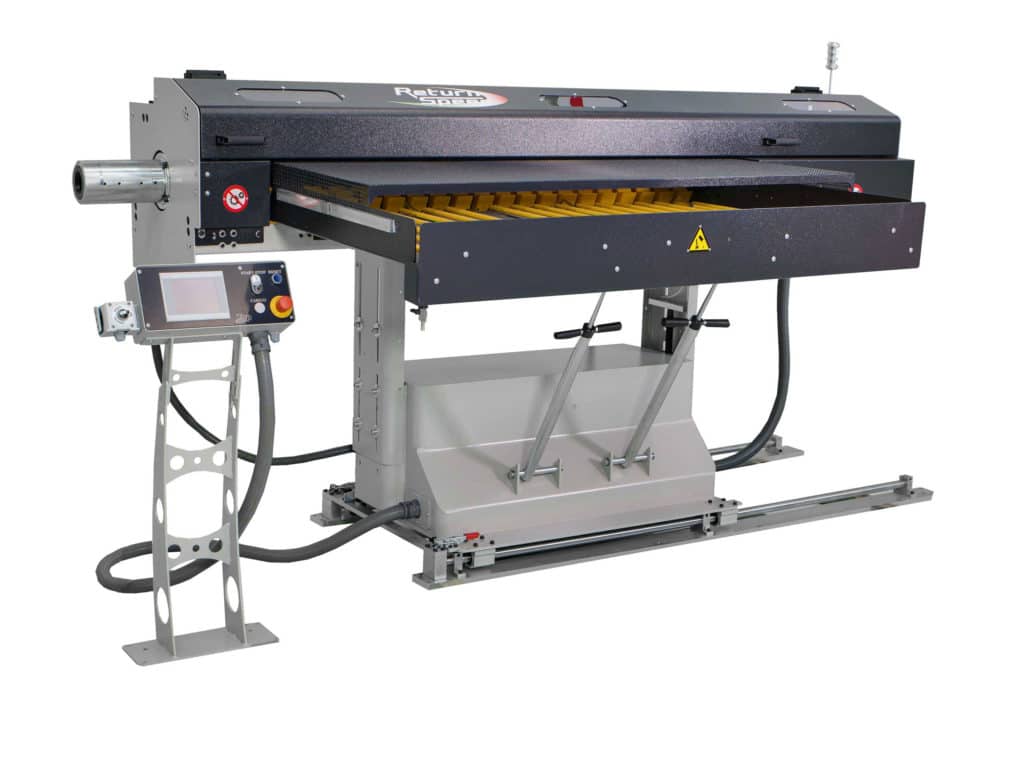

RETURN SPEED to urządzenie odbierające detale, przeznaczone do współpracy z tokarkami CNC wyposażonymi zarówno we wrzeciono stałe, jak i ruchome. Automatyzuje proces odbioru gotowych elementów, usprawniając organizację stanowiska i ograniczając konieczność ręcznej obsługi produkcji.
Opis i zalety
Sprawny odbiór gotowych detali bez konieczności ręcznej ingerencji operatora.
RETURN SPEED umożliwia odbiór elementów o długości od 200 do 1500 mm oraz średnicy od 12 do 80 mm. Maksymalna długość obsługiwanych detali zależy od zastosowanego wrzeciona, dzięki czemu urządzenie można dopasować do różnych konfiguracji tokarek CNC.
Magazyny detali
Odbiornik RETURN SPEED wyposażony jest w magazyn z możliwością regulacji kąta nachylenia w zakresie 0° – 20°.
Powierzchnia odbioru detali wynosi 800 mm × 1500 mm (31.49” × 59.05”).
Strefa odkładania pokryta jest listwami z tworzywa, które chronią detal podczas rozładunku i ograniczają ryzyko uszkodzeń powierzchni.
System umożliwia również odbiór wielorzędowy od 1 do 5 rzędów, w zależności od długości odbieranego detalu. Pozwala to zwiększyć pojemność magazynu i wydłużyć czas pracy bez udziału operatora.
Zaawansowane rozwiązania konstrukcyjne
System sterowana PLC i bezpieczeństwa
Sterowanie PLC umożliwia regulację kanału prowadzącego z dokładnością do 1 mm, wybór różnych trybów podawania oraz bezpieczną obsługę dzięki systemowi blokad i poziomom dostępu użytkowników.
Samonastawny kanał prowadzący
Specjalny kanał prowadzący o przekroju „V” automatycznie dopasowuje się do średnicy detalu ustawionej w sterowniku PLC, a regulacja trwająca zaledwie 10 sekund zapewnia szybkie przezbrojenie i stabilne prowadzenie elementów podczas odbioru.
System zmiany pozycji
System prowadnic umożliwia przesuw urządzenia promieniowo lub osiowo w zakresie do 800 mm, ułatwiając montaż tulei prowadzących oraz dostęp serwisowy do tokarki, a szybkie zaczepy blokujące zapewniają wygodne mocowanie RETURN SPEED.
Obsługa detali
Odbiera detale o długości 200-1500 mm i średnicy Ø12-80 mm w cyklu trwającym zaledwie 23 sekundy, wykorzystując uchwyt zaciskowy lub opcjonalny system magnetyczny, które chronią powierzchnię elementów przed uszkodzeniem.
System rozładunku detali
Pneumatyczny uchwyt z osłoną z tworzywa bezpiecznie przejmuje gotowy detal i przekazuje go do magazynu odbiornika, a opatentowany system wielopozycyjnego odkładania zwiększa jego pojemność i wydłuża czas pracy bez ingerencji operatora.
Parametry techniczne
Pręty okrągłe: nie dotyczy
Pręty sześciokątne: nie dotyczy
Pręty kwadratowe: nie dotyczy
Długość pręta (dostępne wersje): 200 mm – 1500 mm
Maksymalna prędkość podawania: 30 m/min
Maksymalna długość odpadu: 200 mm – 1500 mm
Wymagane ciśnienie powietrza: 8 bar
