Niezawodne podawanie prętów do tokarek CNC z wrzecionem ruchomym

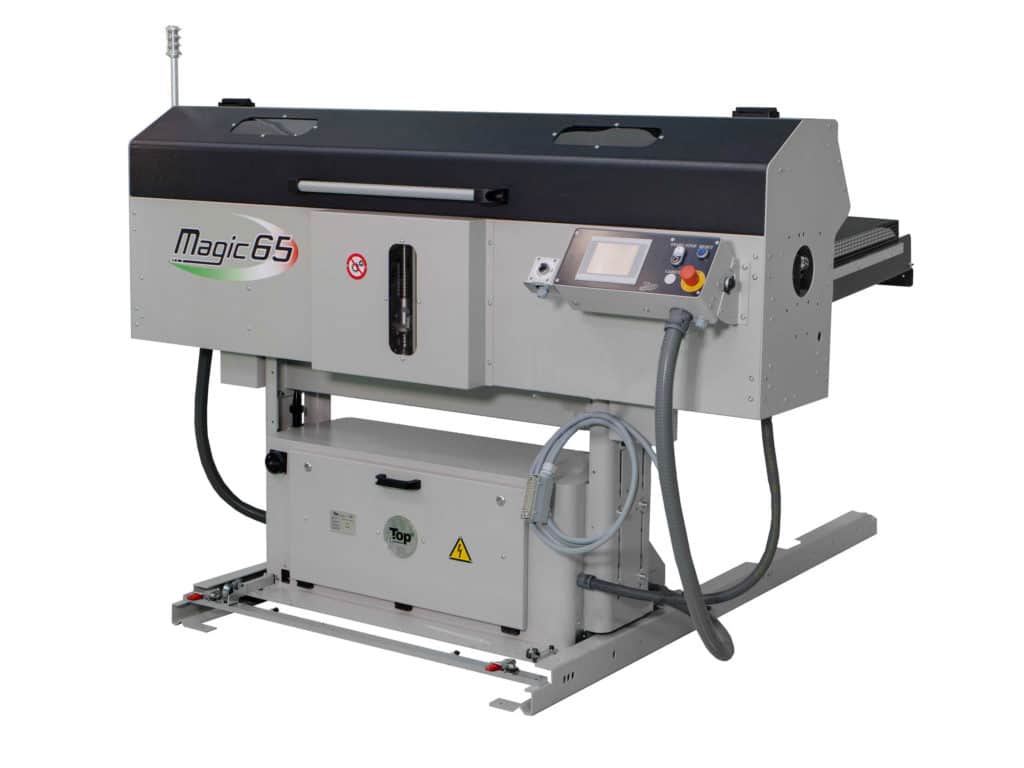

MAGIC to kompaktowy, krótki magazyno-podajnik prętów marki TOP Automazioni, przeznaczony do współpracy z tokarkami CNC wyposażonymi we wrzeciono stałe. Urządzenie obsługuje pręty o średnicach od 8 do 100 mm, dzięki czemu sprawdza się przy obróbce szerokiego zakresu materiałów i detali.
Opis i zalety
Maksymalna funkcjonalność przy minimalnym zapotrzebowaniu na przestrzeń
Maksymalna długość obrabianego pręta odpowiada długości wrzeciona tokarki, co pozwala dopasować podajnik do dostępnej przestrzeni i konfiguracji maszyny. Kompaktowa konstrukcja MAGIC umożliwia automatyzację podawania materiału bez konieczności stosowania długiego magazynu prętów, usprawniając organizację stanowiska i zwiększając efektywność pracy tokarki.
Magazyny prętów
Opcjonalnie model MAGIC może zostać wyposażony w wielorzędowy regulowany magazyn prętów, w którym materiał układany jest obok siebie – w zależności od długości obrabianych elementów – maksymalnie do 3 rzędów.
Korzyści: większa pojemność magazynowa, wydłużony czas pracy bez ingerencji. operatora, rzadsza konieczność uzupełniania materiału, możliwość wykorzystania odpadów.
Pojemność magazynu:
• wersja jednokolumnowa: 800 mm (31.49”),
• wersja wielokolumnowa: 600 mm (23.62”).
Zaawansowane rozwiązania konstrukcyjne
System sterowana PLC i bezpieczeństwa
Sterowanie PLC umożliwia regulację kanału prowadzącego z dokładnością do 1 mm, wybór różnych trybów podawania oraz bezpieczną obsługę dzięki systemowi blokad i poziomom dostępu użytkowników.
Samonastawny kanał prowadzący
Sterowany przez PLC i wykonany ze specjalnego tworzywa, automatycznie dopasowuje się do prętów o średnicy 8–100 mm, zapewniając ich stabilne prowadzenie, płynny przesuw oraz cichą pracę podajnika.
Tulleje prowadzące wrzeciona
Dla optymalnej pracy podajnika MAGIC średnica wewnętrzna tulei prowadzącej wrzeciona nie powinna przekraczać średnicy obrabianego pręta o więcej niż 5 mm, a tuleję redukcyjną można zamocować za pomocą kołnierza przykręcanego do tylnej części tokarki.
System zmiany pozycji
System prowadnic umożliwia przesunięcie podajnika poprzecznie do 800 mm lub osiowo do 800 mm, ułatwiając montaż tulei prowadzących wrzeciona dzięki szybkiemu sprzęganiu i rozłączaniu.
System łożyskowania MAGIC
Opcjonalny system łożyskowania MAGIC (dostępny jako osobne wyposażenie) umożliwia wydłużenie wrzeciona tokarki do 500 mm, zapewniając bezpieczną obróbkę prętów wystających poza jego tylną część i rozszerzając możliwości zastosowania krótkiego podajnika.
Parametry techniczne
Pręty okrągłe: Ø 5 – 39 mm
Pręty sześciokątne: 5 – 34 mm
Pręty kwadratowe: 5 – 27 mm
Długość pręta (dostępne wersje): 1200 mm – 3200 mm
Maksymalna prędkość podawania: > 100 m/min
Maksymalna długość odpadu: 400 mm
Wymagane ciśnienie powietrza: 6,5 – 7,5 bar
