Prasy krawędziowe NUKON – nowoczesne rozwiązania do precyzyjnego gięcia blach
Nowoczesna produkcja zaczyna się od właściwych rozwiązań. Dotyczy to również procesu gięcia blach, gdzie odpowiedni dobór prasy krawędziowej ma bezpośredni wpływ na jakość detali, powtarzalność produkcji, wydajność pracy oraz koszty realizacji procesów.
Prasy krawędziowe NUKON to szeroka gama maszyn przeznaczonych do różnych zastosowań – od kompaktowych i ekonomicznych rozwiązań, przez zaawansowane prasy hydrauliczne CNC, aż po maszyny hybrydowe, tandemowe i wysokotonażowe. Producent oferuje również rozbudowane systemy zderzaków tylnych do bardziej wymagających operacji gięcia.
W Solution Trade pomagamy dobrać nie tylko samą maszynę, ale przede wszystkim rozwiązanie dopasowane do rzeczywistych potrzeb produkcyjnych.
Prasa krawędziowa – więcej niż tonaż i długość robocza
Przy wyborze prasy krawędziowej podstawowe parametry, takie jak siła nacisku czy długość robocza, są oczywiście bardzo ważne. Nie są jednak jedynymi czynnikami decydującymi o tym, czy dana maszyna będzie odpowiednia dla konkretnego zakładu.
Równie istotne są:
- rodzaj i grubość obrabianego materiału,
- długość oraz geometria produkowanych detali,
- liczba i rodzaj wykonywanych gięć,
- wymagana dokładność i powtarzalność,
- wielkość serii produkcyjnych,
- konfiguracja osi,
- możliwości zderzaka tylnego,
- system kompensacji ugięcia,
- rodzaj sterowania CNC,
- możliwości zastosowania odpowiednich narzędzi,
- stopień automatyzacji procesu.
Właściwa konfiguracja maszyny pozwala lepiej wykorzystać jej możliwości i dostosować proces gięcia do specyfiki produkcji.
Prasy krawędziowe NUKON – szeroki wybór konfiguracji
Oferta NUKON obejmuje kilka grup pras krawędziowych, dzięki czemu możliwe jest dopasowanie rozwiązania zarówno do niewielkiej produkcji, jak i do bardziej wymagających procesów przemysłowych.
BMH – kompaktowa prasa krawędziowa do ekonomicznej produkcji
Seria BMH została zaprojektowana jako praktyczne i ekonomiczne rozwiązanie dla procesów, w których liczy się efektywne zarządzanie kosztami produkcji. Producent stosuje w niej m.in. sterowanie CNC, synchronizowane cylindry Y1-Y2 oraz serwonapędowy zderzak tylny w osi X.
To rozwiązanie może być odpowiednim wyborem dla firm poszukujących kompaktowej prasy krawędziowej CNC, zapewniającej funkcjonalność potrzebną do realizacji codziennych operacji gięcia blach.

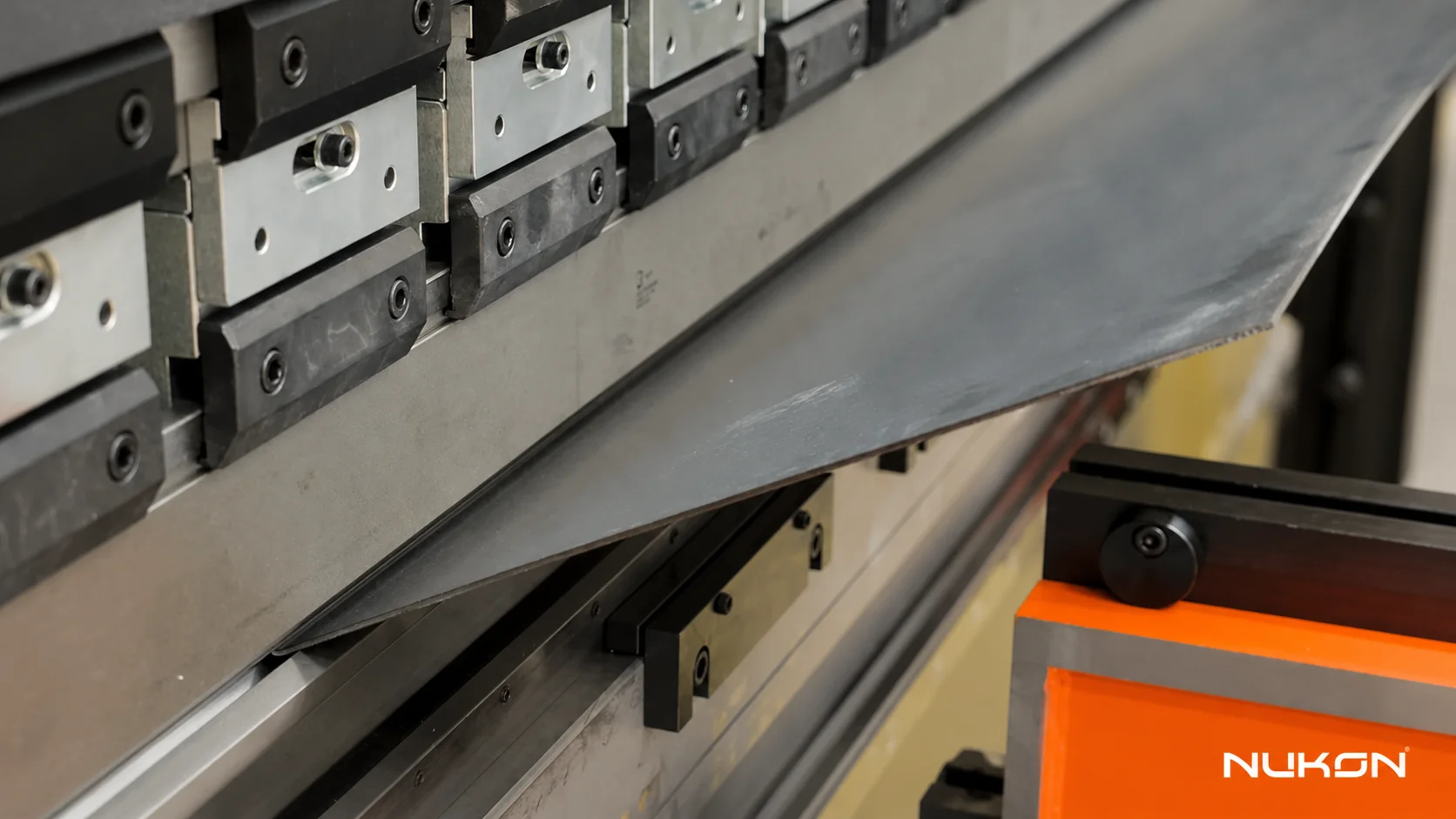

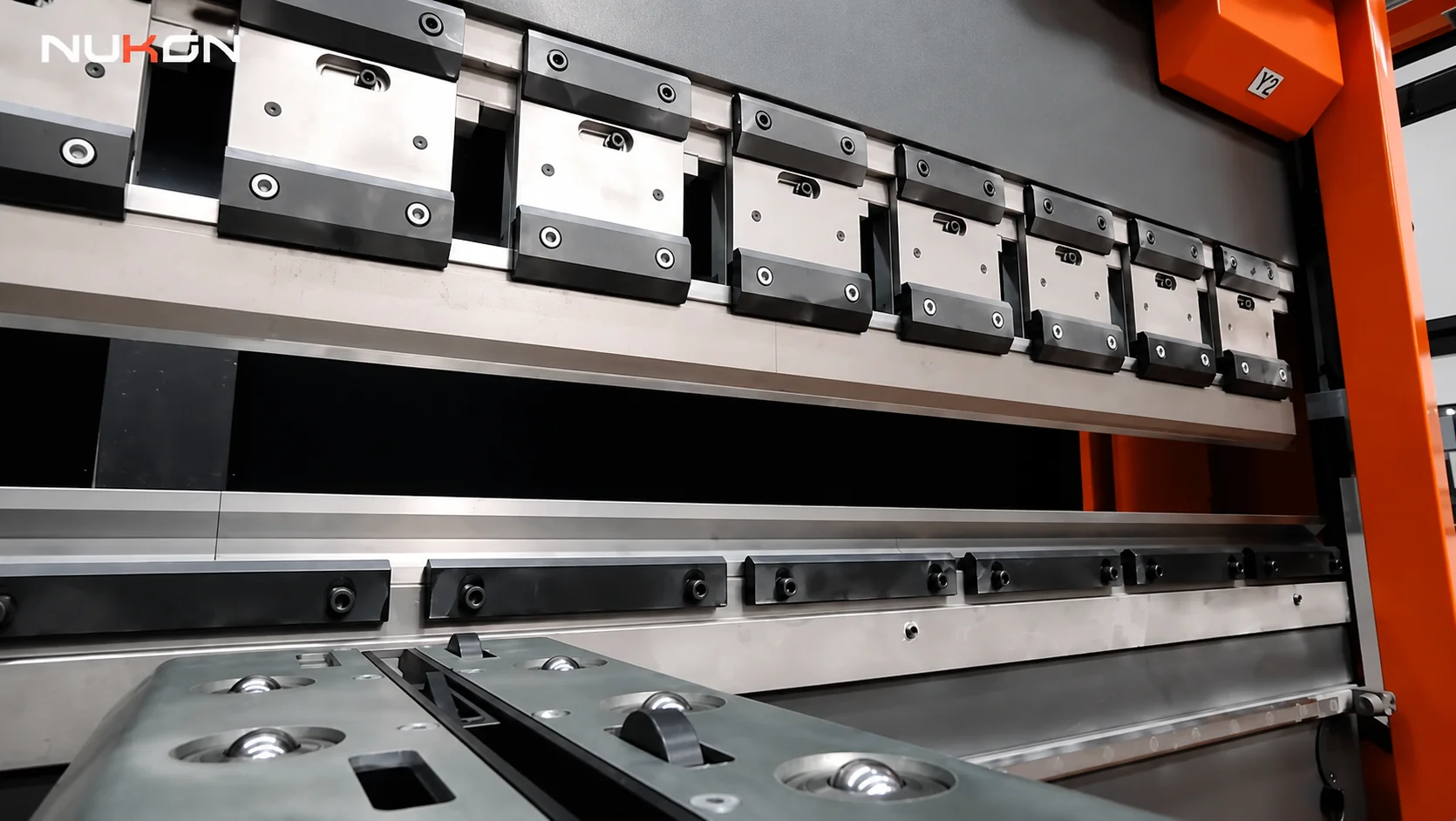

AMH – hydrauliczne prasy krawędziowe NUKON
Seria AMH obejmuje hydrauliczne prasy krawędziowe przeznaczone do precyzyjnego gięcia blach. Solidna konstrukcja, ergonomia pracy oraz szerokie możliwości konfiguracji pozwalają dostosować maszynę do różnych wymagań produkcyjnych.
W standardowym wyposażeniu, zależnie od wersji, producent oferuje m.in.:
- sterowanie CNC ESA z ekranem Multi-Touch,
- synchronizowane osie Y1-Y2,
- serwonapędowy zderzak tylny w osiach X i R,
- sterowany CNC system kompensacji ugięcia,
- laserowe systemy bezpieczeństwa,

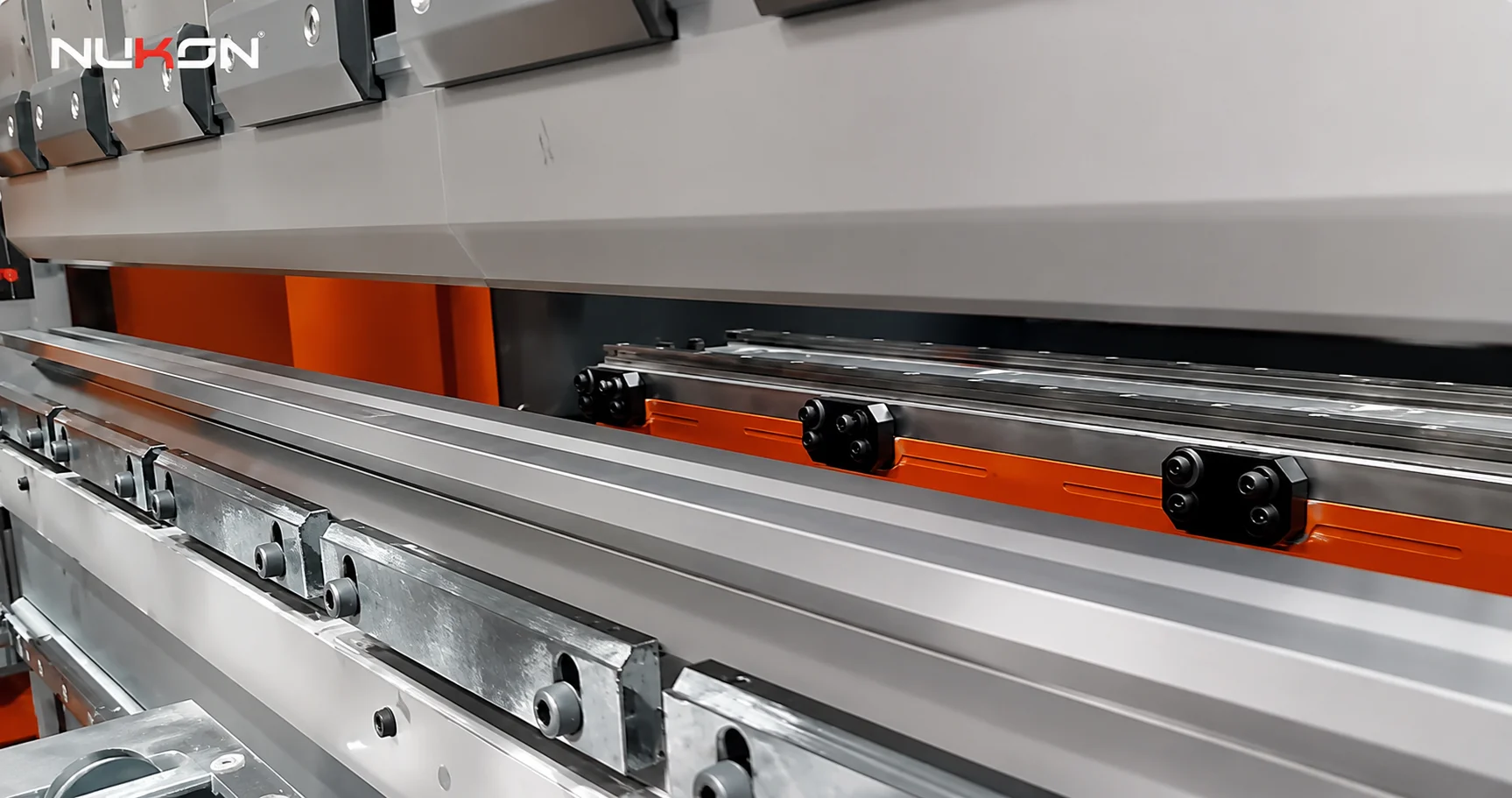

- europejskie systemy mocowania narzędzi,
- przednie podpory blachy.
Dostępne opcje umożliwiają dalsze dostosowanie maszyny, m.in. poprzez zastosowanie bardziej rozbudowanych systemów zderzaka tylnego, dodatkowych osi oraz różnych systemów mocowania narzędzi

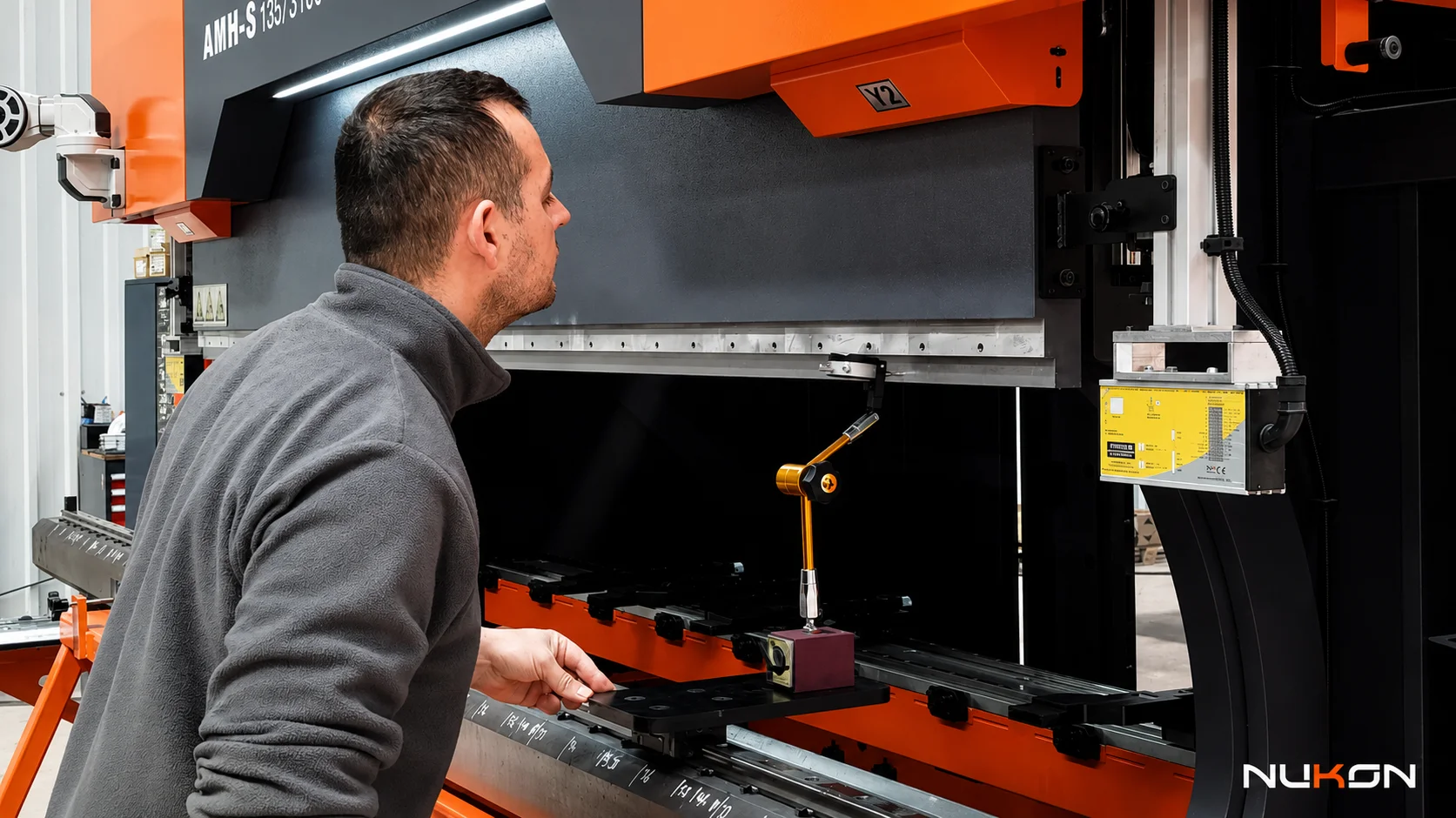

Hybrydowa prasa krawędziowa NUKON AMH-S
Dla firm poszukujących połączenia wysokiej precyzji z efektywnym wykorzystaniem energii interesującym rozwiązaniem jest hybrydowa prasa krawędziowa NUKON AMH-S.
Technologia hybrydowa została zaprojektowana z myślą o optymalizacji kosztów eksploatacji przy zachowaniu wysokiej dokładności procesu gięcia. Producent deklaruje możliwość ograniczenia zużycia energii nawet o 80%, w zależności od warunków pracy i zastosowania maszyny.
W wyposażeniu maszyny znajdują się m.in. nowoczesne sterowanie CNC, osie Y1-Y2 oraz serwonapędowe osie zderzaka tylnego X i R, a także sterowany CNC system kompensacji ugięcia. Dostępne są również opcje rozbudowy konfiguracji, np. o bardziej zaawansowane systemy zderzaka tylnego.
Najważniejsze zalety rozwiązania hybrydowego:
- wysoka precyzja gięcia,
- efektywne wykorzystanie energii,
- możliwość ograniczenia kosztów eksploatacyjnych,
- cicha i dynamiczna praca,
- nowoczesne sterowanie CNC,
- konfiguracja dopasowana do procesu produkcyjnego.
Format roboczy również ma znaczenie
Kolejnym ważnym parametrem jest pole robocze.
Najczęściej spotykane formaty to:
- 1500 × 3000 mm,
- 2000 × 4000 mm,
- 2500 × 6000 mm.
Im większe arkusze wykorzystywane są w produkcji, tym większy powinien być stół roboczy.
Warto jednak pamiętać, że większa maszyna oznacza również większą powierzchnię zabudowy.
Seria wycinarek CROSS jest dostępna w różnych formatach roboczych i konfiguracjach, a opcja CROSS BEVEL oferuje cięcie pod kątem do 52 stopni i moce lasera od 3 do 30 kW.
Jeżeli potrzebujesz kompaktowej wycinarki – sprawdź model REX HYBRID i NEO

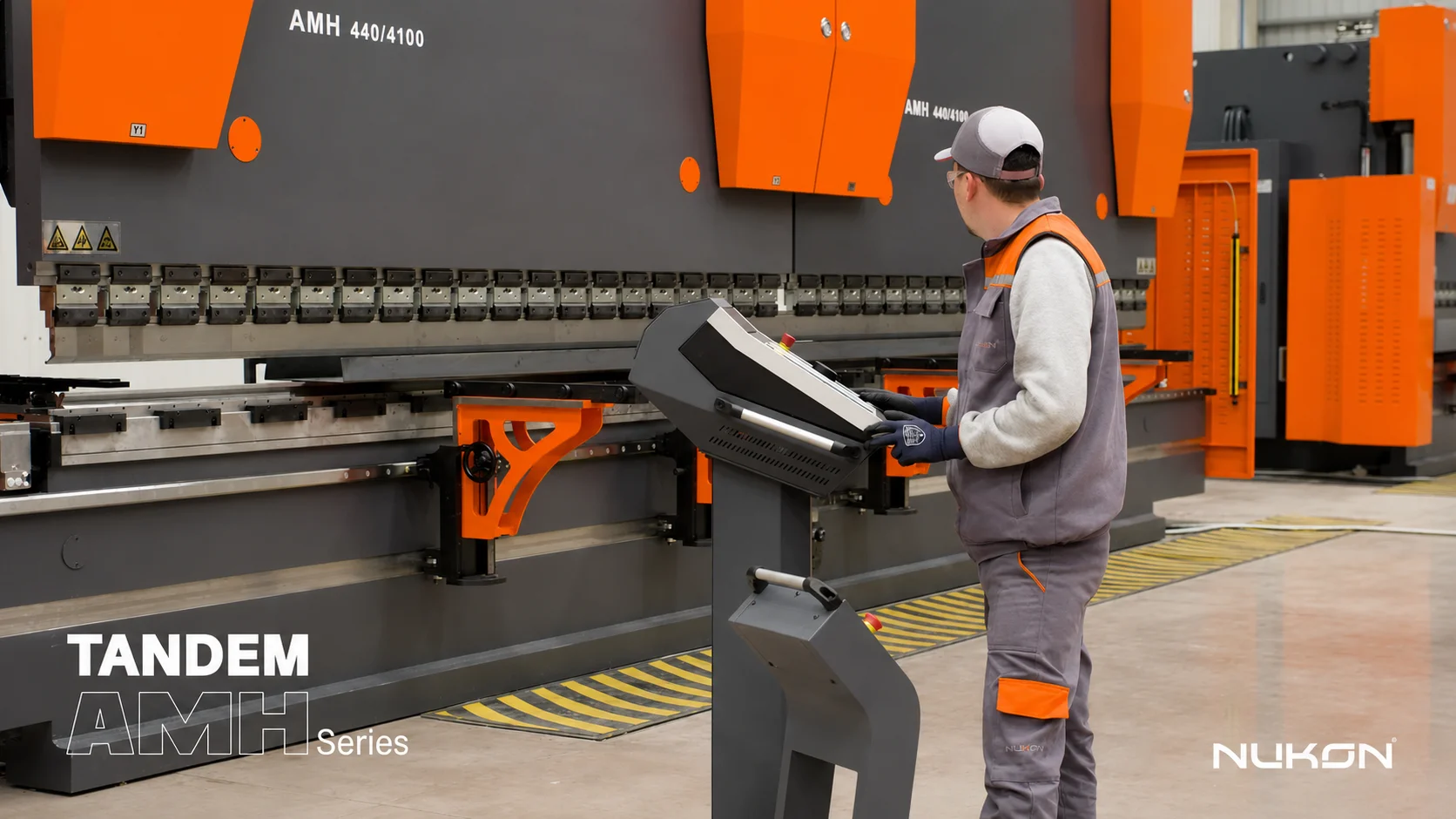

Prasy tandemowe NUKON do gięcia długich detali
W przypadku produkcji elementów o dużych długościach NUKON oferuje również rozwiązania tandemowe.
Prasy pracujące w układzie tandemowym umożliwiają zsynchronizowaną pracę dwóch maszyn, co pozwala na obróbkę dłuższych i bardziej wymagających detali. Rozwiązanie to zapewnia możliwość gięcia elementów o dużych gabarytach z zachowaniem powtarzalności na całej długości gięcia.
System tandemowy może być szczególnie przydatny w produkcji:
- długich elementów konstrukcyjnych,
- obudów i osłon,
- elementów dla przemysłu transportowego,
- dużych komponentów metalowych,
- detali wymagających gięcia na znacznej długości.
Prasy wysokotonażowe do wymagających zastosowań
Dla procesów wymagających dużej siły nacisku NUKON oferuje również serię AMH Heavy Tonnage.
Maszyny tej grupy przeznaczone są do wymagających procesów formowania metalu, w których kluczowe znaczenie ma połączenie wysokiej siły z precyzją i stabilnością procesu. Według danych producenta oferta obejmuje m.in. maszyny o długościach roboczych przekraczających 6 metrów i sile nacisku sięgającej 600 ton, zależnie od modelu i konfiguracji.
Precyzyjne pozycjonowanie detalu dzięki odpowiedniemu zderzakowi tylnemu
Jednym z ważnych elementów nowoczesnej prasy krawędziowej jest zderzak tylny. To on odpowiada za precyzyjne ustawienie blachy podczas kolejnych operacji gięcia.
NUKON oferuje różne konfiguracje systemów zderzaków tylnych – od podstawowych rozwiązań po zaawansowane układy z niezależnie sterowanymi osiami X1, X2, R1, R2, Z1 i Z2. Takie rozwiązania są szczególnie przydatne podczas produkcji bardziej złożonych i asymetrycznych detali oraz przy realizacji wymagających procesów produkcyjnych.
Odpowiednio dobrany system może zapewnić:
- szybsze pozycjonowanie detalu,
- wysoką powtarzalność kolejnych gięć,
- większą elastyczność produkcji,
- możliwość realizacji bardziej złożonych geometrii.
System kompensacji ugięcia – ważny element dokładnego gięcia
Podczas gięcia blach na prasie krawędziowej konstrukcja maszyny poddawana jest znacznym obciążeniom. Przy dłuższych detalach i większych siłach może pojawić się zjawisko ugięcia, które wpływa na końcową geometrię gięcia.
Dlatego nowoczesne prasy krawędziowe mogą być wyposażone w system kompensacji ugięcia. W prasach NUKON AMH i AMH-S stosowany jest sterowany CNC system kompensacji, który wspiera utrzymanie odpowiedniej jakości i powtarzalności gięcia na całej długości detalu.
Jak dobrać prasę krawędziową do swojej produkcji?
Nie ma jednej prasy, która będzie optymalnym rozwiązaniem dla każdego zakładu. Dobór maszyny powinien rozpocząć się od analizy rzeczywistych potrzeb produkcyjnych.
Warto odpowiedzieć m.in. na pytania:
Jakie detale będą produkowane?
Geometria, długość, liczba gięć i wymagane tolerancje mają bezpośredni wpływ na dobór parametrów oraz konfiguracje prasy.
Jakie materiały będą obrabiane?
Rodzaj i grubość materiału wpływają na wymaganą siłę nacisku oraz dobór narzędzi.
Jaka jest obecna i planowana wielkość produkcji?
Inne rozwiązanie będzie odpowiednie dla produkcji jednostkowej i małoseryjnej, a inne dla zakładu realizującego powtarzalną produkcję wielkoseryjną.
Czy proces będzie rozwijany w przyszłości?
Przy inwestycji w maszynę warto uwzględnić plany związane ze wzrostem produkcji, rozszerzeniem asortymentu detali czy automatyzacją.
W Solution Trade pomagamy analizować te czynniki, aby dobrać rozwiązanie odpowiadające konkretnemu procesowi.
Prasa krawędziowa NUKON i odpowiednie narzędzia – kompletny proces gięcia

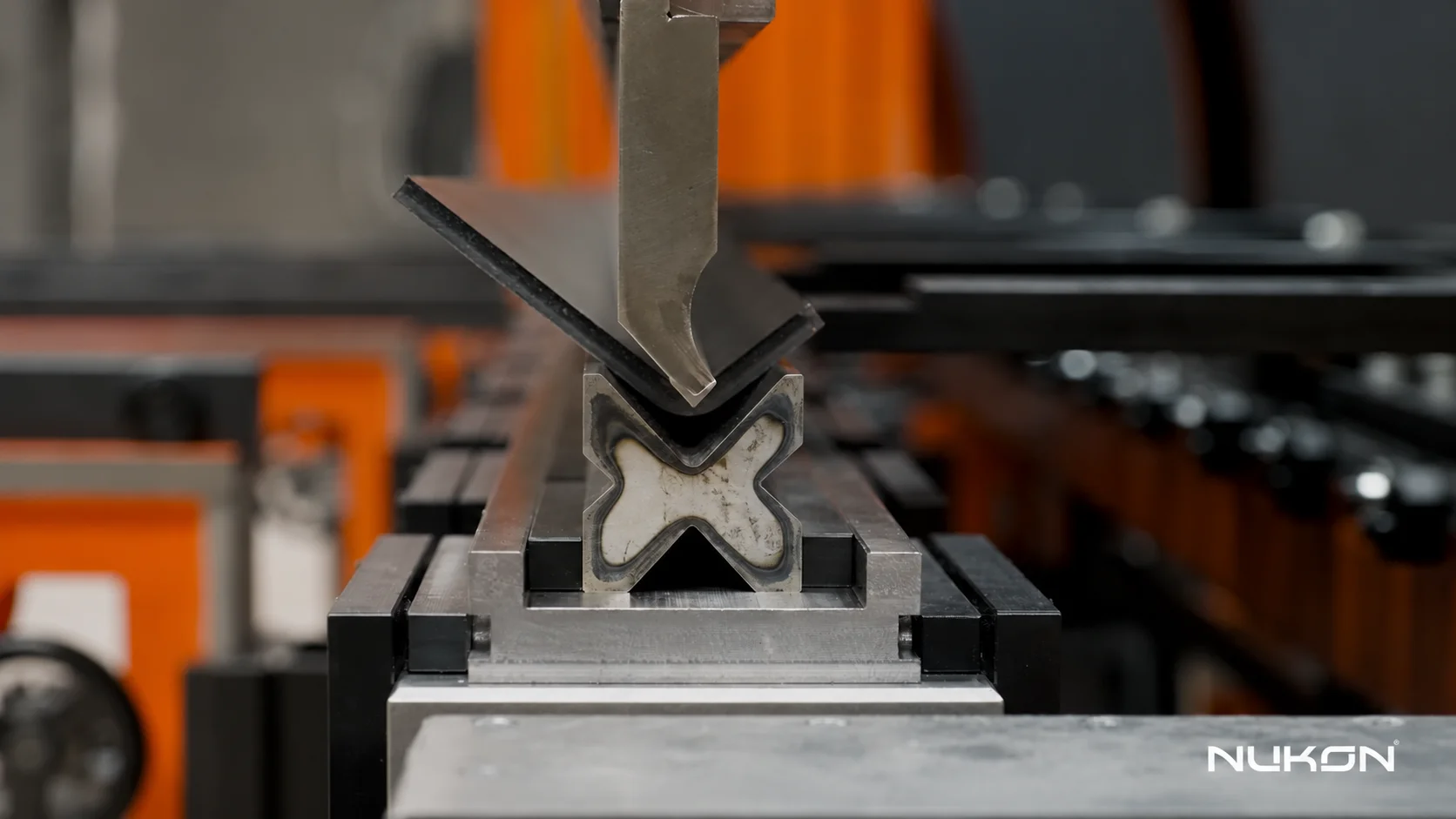

Sama maszyna jest tylko jednym z elementów procesu. Na jakość i efektywność gięcia wpływa również dobór odpowiednich stempli i matryc.
Solution Trade oferuje także narzędzia do pras krawędziowych (więcej o narzędziach do gięcia TOOLSPRESS -https://solutiontrade.pl/narzedzia/narzedzia-do-pras-krawedziowych-toolspress/), co pozwala kompleksowo podejść do przygotowania procesu technologicznego – od doboru maszyny i jej konfiguracji po odpowiednie oprzyrządowanie do konkretnych detali. W procesie gięcia właściwy dobór narzędzi, siły oraz parametrów procesu ma istotne znaczenie dla jakości końcowego elementu.
Prasy krawędziowe NUKON w ofercie Solution Trade
Wybór prasy krawędziowej nie powinien opierać się wyłącznie na porównaniu tonażu, długości roboczej i ceny.Kluczowe znaczenie ma dopasowanie całego rozwiązania do rodzaju produkowanych detali oraz wymagań procesu.
Prasy krawędziowe NUKON obejmują rozwiązania od kompaktowych modeli BMH, przez hydrauliczne AMH, aż po maszyny hybrydowe AMH-S, układy tandemowe oraz prasy wysokotonażowe. Dzięki szerokim możliwościom konfiguracji można dobrać maszynę odpowiednią do konkretnych wymagań produkcyjnych.
Szukasz prasy krawędziowej do swojej produkcji?
Skontaktuj się z zespołem Solution Trade. Przeanalizujemy Twoje potrzeby produkcyjne, rodzaj wykonywanych detali oraz wymagania technologiczne, aby pomóc w doborze odpowiedniej konfiguracji prasy krawędziowej NUKON.
