Precyzyjny podajnik prętów do tokarek CNC z wrzecionem ruchomym

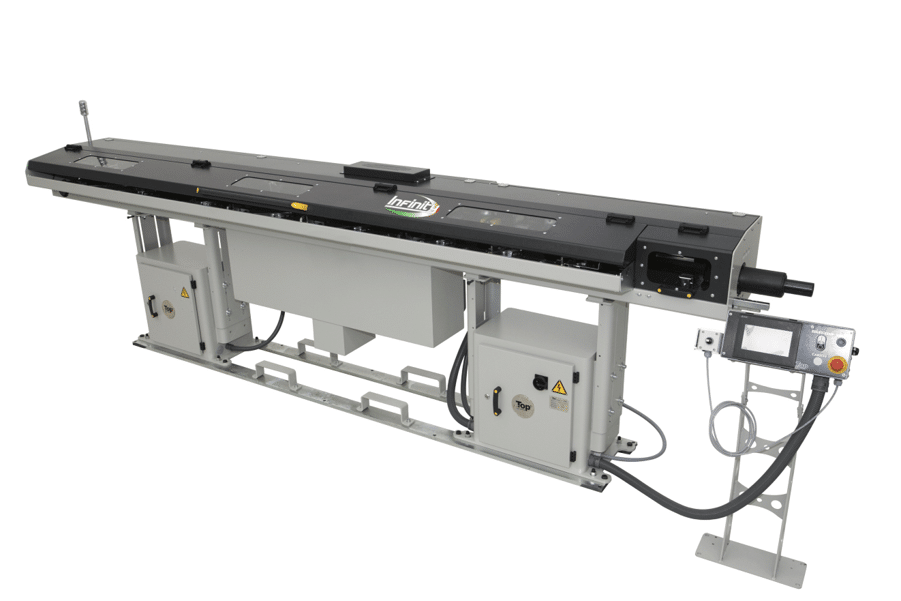

INFINITY PRO marki TOP Automazioni to podajnik prętów przeznaczony do tokarek CNC z wrzecionem ruchomym o średnicy od 5 do 39 mm. Łączy precyzyjną regulację prowadnicy sterowaną przez PLC, stabilne prowadzenie materiału oraz zintegrowany system posuwu krokowego.
Opis i zalety
Automatyczna regulacja. Stabilne prowadzenie. Powtarzalne rezultaty.
Automatyczne dopasowanie prowadnicy do średnicy pręta i samocentrujące podpory rozmieszczone co 300 mm wspierają stabilną, powtarzalną pracę. INFINITY PRO jest dostępny w standardowej konfiguracji z jednopoziomowym magazynem prętów i zintegrowanym, 3-metrowym systemem posuwu krokowego.
Magazyny prętów
Elastyczne podawanie prętów dopasowane do potrzeb produkcji
Podajnik wyposażony jest w jednopoziomowy magazyn prętów, który oferuje dwa tryby załadunku: pochyloną rynnę załadowczą oraz system krokowy RATCHET. Dzięki temu można dopasować sposób podawania materiału do średnicy prętów i wymagań procesu produkcyjnego.
1. Pochylona rynna załadowcza
Rozwiązanie przeznaczone do prętów o średnicy od Ø5 do Ø39 mm. Pojemność magazynu wynosi 315 mm plus jeden pręt o ustawionej średnicy, co zapewnia wygodne przygotowanie materiału do podawania.
2. System krokowy RATCHET
30-pozycyjny system krokowy, zaprojektowany z myślą o bezpiecznym załadunku i podawaniu prętów o średnicy od Ø5 mm. Umożliwia uporządkowane przemieszczanie materiału w kierunku kanału prowadzącego.
Szybka zmiana trybu pracy
Przełączenie między pochyloną rynną a systemem RATCHET jest proste i zajmuje około 2 minut. Wystarczy ręcznie ustawić podpory prętów w pozycji wysokiej lub niskiej, a następnie dokręcić śruby blokujące.
Dwa tryby załadunku w jednym magazynie to większa elastyczność konfiguracji i możliwość dopasowania podajnika do różnych potrzeb produkcyjnych.
Zaawansowane rozwiązania konstrukcyjne
Automatyczne zarządzanie
Sterowanie PLC współpracuje z silnikiem brushless i zaworami pneumatycznymi; zmiana średnicy trwa ok. 60 sekund.
Samonastawny kanał prowadzący
Kanał z Vulkollanu automatycznie dopasowuje się do pręta, ograniczając drgania i poprawiając jakość obróbki.
System pomiaru pręta z czujnikiem mechanicznym
Mechaniczny system pomiaru długości pręta zapewnia precyzyjny i niezawodny odczyt niezależnie od obecności oleju, rodzaju i przekroju materiału oraz zmian oświetlenia w strefie pomiarowej.
Synchronizacja z tokarką z wrzecionem ruchomym
System zapewnia precyzyjną synchronizację ruchu wrzeciona tokarki i popychacza, gwarantując płynne podawanie materiału i stabilną obróbkę.
Układ centrowania oraz 5-/6-stopniowy system teleskopowy
Samocentrujący układ 6 rolek ograniczający drgania oraz kompaktowy system teleskopowy, który synchronicznie z ruchem głowicy podtrzymuje popychacz i zabezpiecza obracający się pręt.
Wysuwany pojemnik na odpady oraz ciągły kanał prowadzący
Wysuwany pojemnik na odpady o nośności do 120 kg oraz pneumatyczny system odprowadzania końcówek prętów o długości do 400 mm, zapewniający ich bezpieczne i łagodne opadanie.
Parametry techniczne
Pręty okrągłe: Ø 5 – 39 mm
Pręty sześciokątne: 5 – 34 mm
Pręty kwadratowe: 5 – 27 mm
Długość pręta (dostępne wersje): 1200 mm – 3200 mm
Maksymalna prędkość podawania: > 100 m/min
Maksymalna długość odpadu: 400 mm
Wymagane ciśnienie powietrza: 6,5 – 7,5 bar
